粉体悬浮链式空气输送机说明书

一、长距离粉体输送领域的革新设备

在长距离粉体输送领域，一直以泵体加管道的方式独步天下。随着这种方式的广泛应用，其便于布置，输送距离较长的优点为人称道，但功耗过高，故障频发，管道磨损大，输送量较小的缺点也令人头痛。因此人们在不断寻求新的替代革新设备，我公司曾提出用提升机加斜槽的方式进行长距离输送。虽然解决了能耗高，输送量小和故障率较高的问题，但这种输送方式增加了提升机的设置和消耗，空气输送斜槽由高到低的安装平台需要斜角度，水泥库底卸料装置设备安装使用受到高度限制等等问题。

 如何实现粉体物料的长距离大输送量，低消耗的清洁输送，是我公司长期研究的课题。近年来公司在相继推出斜槽气化沉淀式清渣器，气力机械复合式混料机，水泥库水泥受潮板结不畅而使用的电动破碎阀等气化装备的基础上发现，传统的机械装备接入气化装置后在节能降耗和提高输送量方面有很大的提升空间，因此我们尝试在拉链式输送机基础上接入气化装置，也就是把两种传统的输送设备拉链式输送机和空气输送斜槽合二为一，进行大胆的技改项目尝试，研究改进、提升，成功推出粉体悬浮拉链式空气输送机（KFU），在长距离粉体输送领域得到用户的一致认可（专利号：202020900894.0）。

 二、特点

1.输送距离长，单机可输送200米。

2.输送量大，每小时可输送1200m3。

3.动力消耗小，为同规格泵送设备的10%。可与空气输送斜槽能耗相媲美。

 三、对物料的要求

  1、必须是粉状物料，细度在15%以下。

  2、水分小于2%。

   3、容重在3*103kg/m3以下。

  4、无粘度。

 四、工作原理

粉体悬浮链式空气输送机是一种组合式输送设备，它是在传统FU型拉链式输送机的壳体底部装上充气箱，充气箱由一根主风管分成若干支风管供气，主风管由一台罗茨风机或高压离心风机提供高压空气，由于机体中的粉体物料受底部充气箱的气化悬浮作用而使物料内部的摩擦力大大减小，这样在机体内的气化物料在较小的输送链条和传动能耗下即可实现大输送量的效果。也就相等于在水平安装的空气槽内加装输送链条，通过较小的动力传递即可实现空气槽的水平输送。

 五、型号与基本参数

1.粉体悬浮链式空气输送机的型号

示列如下

 1.空气拉链式输送机的输送能力和功耗参考表（表Ⅰ）

 2.若长度超180米可专门设计。

六、订货须知

1.若现场工艺高度许可，从投资费用和运行费用考虑，尽量选用空气输送斜槽。

2.若输送量低于40T/h，仍按原FU型链式输送机选用FU150、FU200、FU270即可。

3.根据输送量按表Ⅰ进行选型。

4.根据现场位置和设备外形尺寸核对设备是否适用。

 七、设备安装

1.根据基础图做好设备安装基础。

2.根据设备的外形图将设备就位。

3.打开头尾和中间节上盖，沿设备的头轮和尾轮拉出一条中心线以该中心线为基准把每节中心找正，在每节法兰间加垫（毛毡、石棉绳也可）后，用螺栓紧固。

4.把头尾部中间节与基础固定。

5.装壳体内部输送链、加盖，接传动装置使传动装置与头部区段固定在一起。

6.把每节壳体的进气管与主管道联接，把主管道用支撑架固定在壳体侧面。

7.安装罗茨风机，联接罗茨风机出风口与主风管。

8.设备在室外安装注意防水，防止雨水浸入机体内部。

 八、使用与维护

1.设备的使用过程中不能有雨水侵入，否则物料凝固后影响设备正常使用。

2.罗茨风机的使用遵照罗茨风机的说明使用与维护，使用前加润滑 油，检查消音器、单向阀、压力表的位置及方向是否连接正确，安全阀是否调整到安全范围。

3.通气管道、充气箱、充气管接口以及设备联接法兰处要保证不漏气、不漏灰，发现问题及时处理。

4.开机顺序，开机先开罗茨风机，之后开传动电机，之后下料。关机时相反。

5.每天注意轴承部位的润滑。

6.开机前检查设备内部是否漏水，受潮，若发现进水、受潮而凝固、板结要及时处理，以免烧毁电机或损坏设备。

7.遇紧急停电或前方设备停机堵料，二次开机时先开风机，5分钟之后再开传送电机，待机内物料卸空后再给料。

 南通兰嘉环保建材科技有限公司

周兴华 138 6271 5698

邮箱：ntzkjx@163.com

  958453262@qq.com

13862715698@163.com

附图：1. 粉体悬浮链式空气输送机实物图

2. 斜槽气化沉淀式清渣器实物图

3.电动破碎阀（单轴、双轴）实物图

4.气力机械复合式混料机实物图

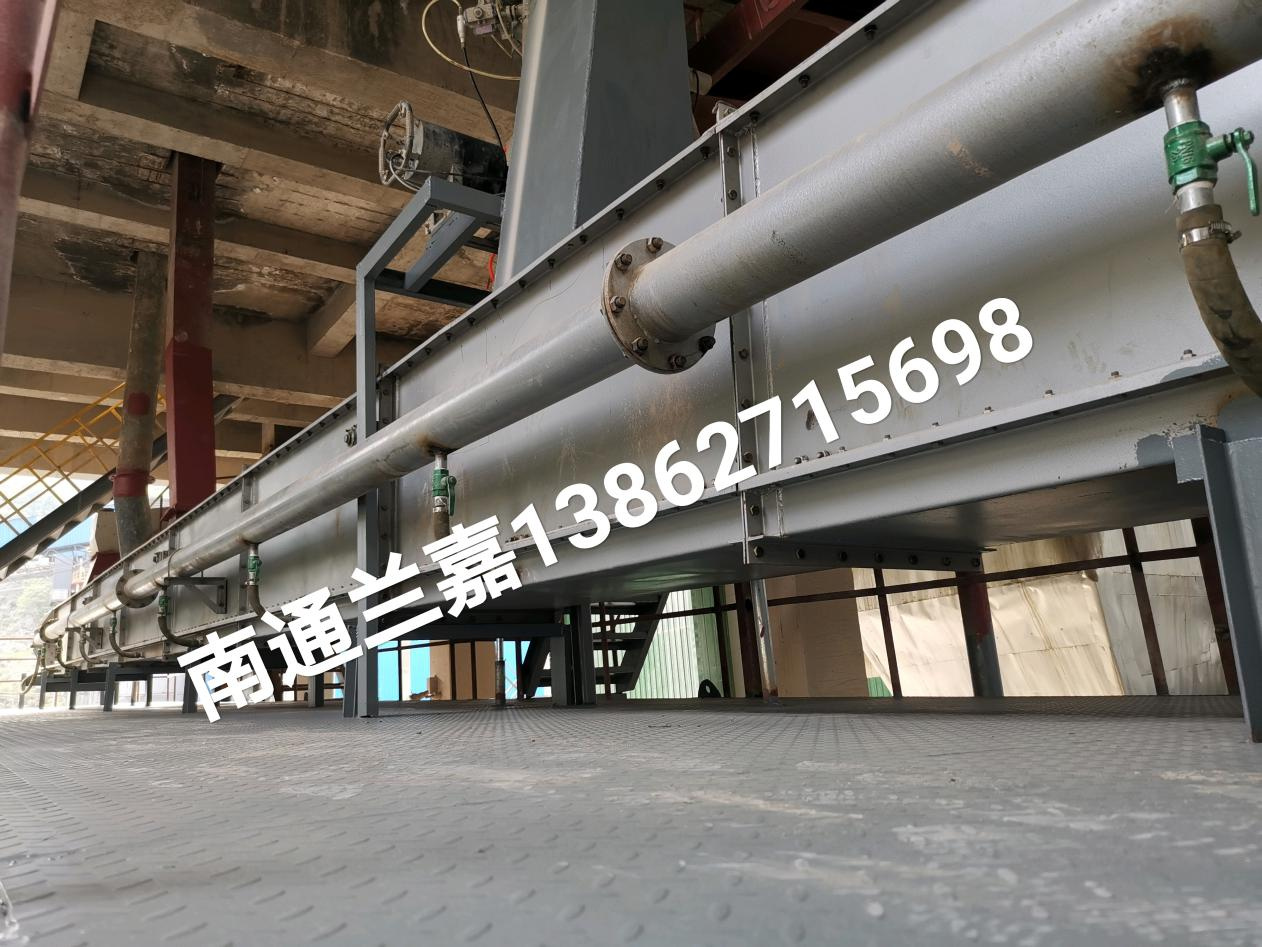

附 1：粉体悬浮链式空气输送机实物图

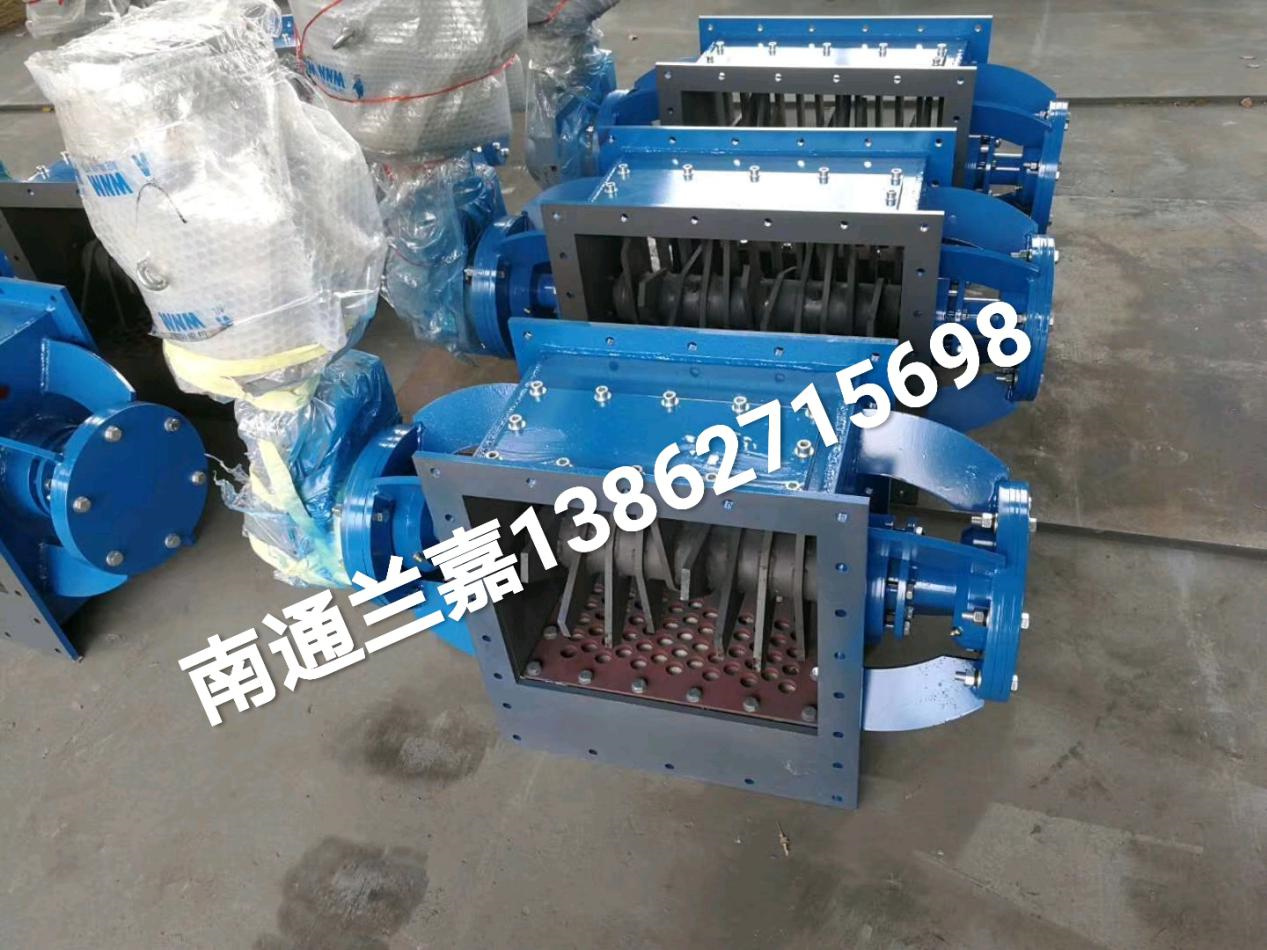

附 2： 斜槽气化沉淀式清渣器实物图附 3：电动破碎阀（单轴、双轴）实物图

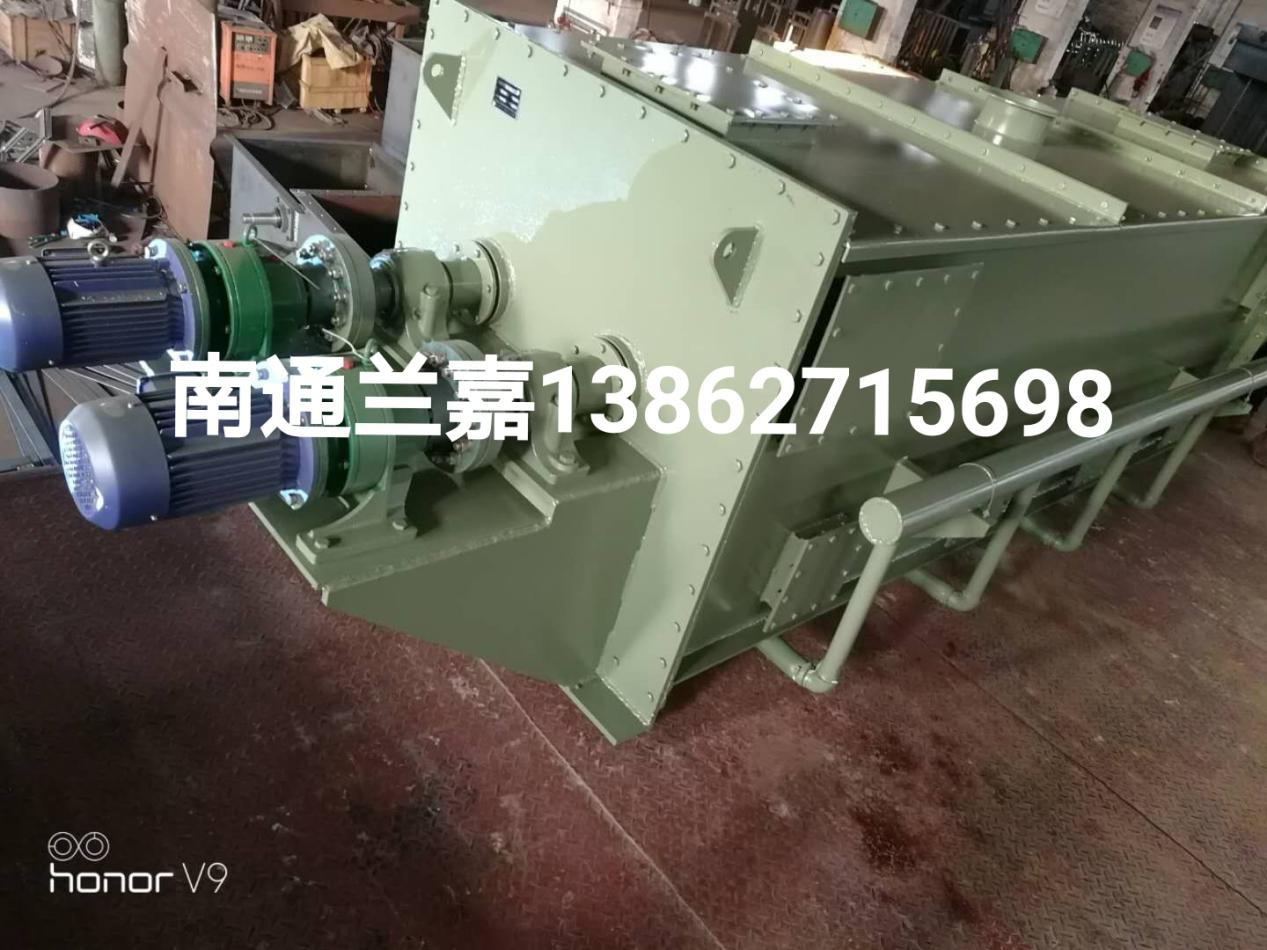

附4：气力机械复合式混料机实物图
